羟基封端硅氧烷

[性能特点]
本品是由硅氧烷单体聚合而成的、其分子两末端带有羟基的有机硅材料。其结构式如下：
HO－Sｉ（CH3）2 O〔Sｉ（CH3）2　O〕ｎSｉ(CH3)2－OH
化学名称为ａ，ｗ－二羟基聚二甲基硅氧烷。
本品为无色透明液体，具有优异的电绝缘性和耐高低温性，闪点高，凝固点低，
可在－50ºC～＋2５0ºC条件下长期使用，粘温系数小、压缩率大、表面张力低、憎水防潮性好，化学惰性，生理惰性。

[技术指标]

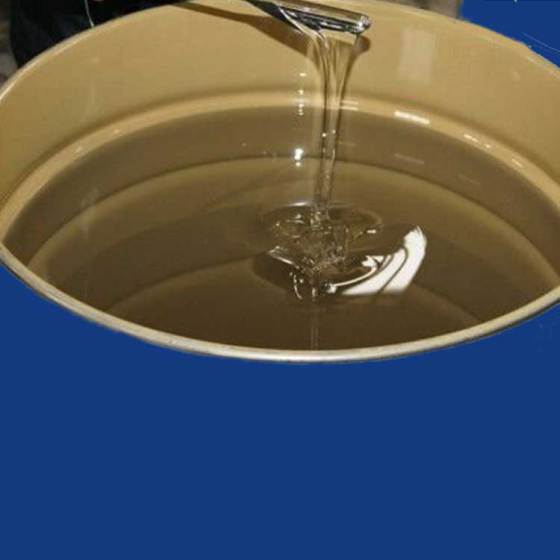

外观：无色透明液体。
粘度(25ºC,mpa.s):50～90
羟基含量(%):9-12
分子量：1000
折 光 率：1.400-1.410

[用途]
本品根据羟基含量高低和粘度不同，可分别用于不同的行业。
1、中高粘度的制品用作纸张防粘剂的基胶,固化膜具有良好的防粘效果。如标签底纸、沥青包装纸、封箱纸带底纸、装潢纸底纸等的处理。
2、用于电力电器行业，作为绝缘漆的主要成分或作绝缘子的一个组份。
3、用作缩合型室温硫化硅橡胶的基胶及稀释料，比如密封胶和模具胶的基料。
4、小分子羟基硅油（２５～３０cp，羟基含量８％左右）是硅橡胶的优良结构控制剂，用其代替二苯基二羟基硅烷不仅简化了硅橡胶的加工工艺，提高了加工性能（省去热处理），还增加了制品的透明度，改善了劳动条件。
5、其它未尽和有待开发的应用。

[用法用量]
一般配合固化剂使用以达到交联固化，用于防粘纸时，还须借助偶联剂进行固定，
一般固化剂用量占基胶的3～5%，偶联剂占基胶的0.5～1%，大多情况用溶剂先将基胶稀释10倍后
再加入固化剂和偶联剂搅拌均匀后涂布于基材表面，常温或加热固化。常温需30分钟以上，
加热120～150ºC需30秒。用于密封胶和模具胶基胶不需借助溶剂。加入固化剂后搅匀
 (单组份和双组份使用固化剂不一样)，脱泡后30～120分钟即可固化。

〔注意事项〕
不可与酸碱物质、烷氧基硅烷和高温下的水蒸汽混合，否则有固化和粘度变化的倾向。

[包装与贮运]
1、本品应密闭贮存于洁净塑料桶中，不得与强酸、强碱类物质接触；
2、室温贮存于通风阴凉处；
3、按无毒非危险品贮运。
